เหล็กฉากเจาะรู (Painted Slotted Angles) เหล็กฉากสำหรับชั้นวางของ

คุณกำลังมองหาเหล็กฉากเจาะรูสำหรับทำชั้นวางของ หรือวางสินค้าอยู่หรือไม่?  เหล็กฉากเจาะรู (Painted Slotted Angles) หรือบางคนอาจเรียก เหล็กฉากรู เป็นเหล็กฉากที่มีการขึ้นรูปและเจาะรูด้วยเครื่องจักร โดยขนาดรูนั้นเป็นขนาดที่เท่ากัน เพื่อประโยชน์ในประกอบใช้งาน อาทิ ทำชั้นวางของในบ้าน หรือทำชั้นเก็บสินค้า

เหล็กฉากสำหรับทำชั้นประเภทนี้เป็นที่นิยมมาก เนื่องจากในตัวเหล็กฉากนั้นมีรู และมีระยะห่างของรูที่เท่าๆกัน สามารถประกอบได้ง่ายโดยใช้น็อตชุดประกอบฉาก คุณสามารถกำหนดความกว้าง ความสูง ได้ด้วยตัวเอง คุณอาจต้องข้อมูลเพิ่มเติม หากต้องการเหล็กฉากเจาะรูที่ใช้ในงานอื่นๆ เช่น  ยึดมุมให้เกิดความแข็งแรง หรือใช้ค้ำแผ่นไม้วางชั้นที่ทำติดผนัง

เหล็กฉากเจาะรู

เหล็กฉากเจาะรูสำหรับทำชั้นวางของมีกี่ประเภท?

เหล็กฉากเจารูสำหรับทำชั้นวางของ หากมองตามการใช้งานจะแบ่งเป็น 2 ประเภท คือ เหล็กฉากเจาะรูสำหรับรองรับงานหนัก และเหล็กฉากเจาะรูสำหรับใช้งานทั่วไป มาดูกันว่าทั้ง 2 แบบนี้แตกต่างกันอย่างไร และลองถามตัวคุณเองว่าต้องการใช้งานแบบไหน

  1. สำหรับรองรับงานหนัก เช่น ทำชั้นเก็บสินค้าในโรงงานอุตสาหกรรม จะต้องใช้เหล็กฉากเจาะรูที่มีความแข็งแรง เนื่องจากชั้นประเภทนี้ ต้องสามารถรับน้ำหนักได้มาก และจำเป็นต้องให้วิศวกรเป็นผู้ออกแบบ ดังนั้น คุณอาจต้องพิจารณาในเรื่องของคุณภาพ และน้ำหนักของเหล็ก โดยการพิจารณามาตรฐาน มอก. ด้วย
  2. สำหรับงานทั่วไป เช่น ทำชั้นวางของในบ้าน โดยมากแล้ว ลักษณะการใช้งาน อาจไม่ต้องการรับน้ำหนักมากนัก เช่น ใช้วางอุปกรณ์ครัว ทำชั้นเสื้อผ้า ทำชั้นสำหรับเก็บอุปกรณ์เบ็ดเตร็ด เป็นต้น

ขนาดของเหล็กฉาก ราคา และความเหมาะสมในการใช้งาน

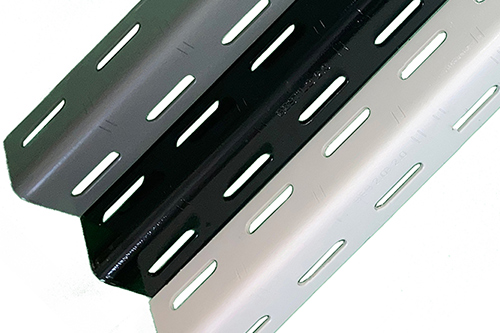

เหล็กฉากเจาะรูของเรา เป็นเหล็กฉากเคลือบสี สามารถใช้งานทั้งภายในและภายนอกอาคาร มีให้เลือก 3 สี คือ สีเทา สีดำ และสีขาว มีทั้งแบบ มอก. และแบบธรรมดา ความยาวทั้ง 2 แบบคือ 3 เมตร มาตรฐาน
แบบ มอก.659-2529 หนา 1.8 มม และ 2.0 มม.

  • เหล็กฉากเจาะรู 1"1/2 x 1"1/2 ยาว 3 เมตร สีเทา (ด้านเท่า)
    หนา 1.8 มม. น้ำหนัก 2.60 กก./เส้น
    หนา 2.0 มม. น้ำหนัก 2.90 กก./เส้น
  • เหล็กฉากเจาะรู 2"1/4 x 1"1/2 ยาว 3 เมตร สีเทา (ด้านไม่เท่า)
    หนา 1.8 มม. น้ำหนัก 3.20 กก./เส้น
    หนา 2.0 มม. น้ำหนัก 3.60 กก./เส้น

เหมาะสำหรับรองรับงานหนัก เช่น ทำชั้นวางสินค้าในโรงงานอุตสาหกรรม งานโครงการ งานราชการ

ราคาโปรดสอบถาม

แบบธรรมดา หนา 2.0 มม.

  • เหล็กฉากเจาะรู 1"1/2 x 1"1/2 หนา 2 มิล. ยาว 3 ม. (สีเทา) น้ำหนัก 2.90 กก./เส้น ราคาเส้นละ 172 บาท
    เหล็กฉากเจาะรู 2"1/4 x 1"1/2 หนา 2 มิล. ยาว 3 ม. (สีเทา) น้ำหนัก 3.40 กก./เส้น ราคาเส้นละ 215 บาท
  • เหล็กฉากเจาะรู 1"1/2 x 1"1/2 หนา 2 มิล. ยาว 3 ม. (สีดำ) น้ำหนัก 2.90 กก./เส้น ราคาเส้นละ 176 บาท
    เหล็กฉากเจาะรู 2"1/4 x 1"1/2 หนา 2 มิล. ยาว 3 ม. (สีดำ) น้ำหนัก 3.45 กก./เส้น ราคาเส้นละ 220 บาท
  • เหล็กฉากเจาะรู 1"1/2 x 1"1/2 หนา 2 มิล. ยาว 3 ม. (สีขาว) น้ำหนัก 2.90 กก./เส้น ราคาเส้นละ 176 บาท
    เหล็กฉากเจาะรู 2"1/4 x 1"1/2 หนา 2 มิล. ยาว 3 ม. (สีขาว) น้ำหนัก 3.48 กก./เส้น ราคาเส้นละ 220 บาท

เหมาะสำหรับรองรับงานทั่วไป เช่น ชั้นวางของในบ้าน ชั้นเก็บอุปกรณ์ต่างๆ

อุปกรณ์ประกอบเหล็กฉากเจาะรู

  • น็อตตัวเล็ก (สำหรับเหล็กฉากเจาะรูขนาด 1"1/2 x 1"1/2 หนา 2 มิล.) จำหน่ายเป็นถุง ถุงละ 40 ตัว ความยาว + รวมหัวน๊อต = 16.15 ซม. เฉพาะเกลียวยาว = 11.30 มม.
  • น็อตตัวใหญ่ (สำหรับเหล็กฉากเจาะรูขนาด 2"1/4 x 1"1/2 หนา 2 มิล.) จำหน่ายเป็นถุง ถุงละ 40 ตัว ความยาว + รวมหัวน๊อต = 18.15 ซม. เฉพาะเกลียวยาว = 15.2 มม.หัวน๊อตตรงเหลี่ยม =11.82 มม. ถ้าวัดมุมแหลม = 13.55 มม.
  • ฉากประกบ 3 เหลี่ยม (สีเทา) จำหน่ายเป็นถุง ถุงละ 15 ตัว
  • ฉากประกบ 3 เหลี่ยม (สีดำ) จำหน่ายเป็นถุง ถุงละ 15 ตัว
  • ยางรอง สำหรับเหล็กฉากเจาะรูขนาด 1"1/2 x 1"1/2 หนา 2 มิล.
  • ยางรอง สำหรับเหล็กฉากเจาะรูขนาด 2"1/4 x 1"1/2 หนา 2 มิล. (มีด้านซ้าย และด้านขวา)

การรับน้ำหนักของชั้นเหล็กฉากเจาะรู

หากคุณมีแผนที่จะนำเหล็กฉากรูมาใช้งาน ไม่ว่าจะเป็นชั้นวางของ หรือชั้นวางสินค้า อย่าลืมคำนวนเรื่องของการรับน้ำหนัก โดยพิจารณาเรื่องของระยะคาน ความสูงของเสา และรูปแบบการวาง (คว่ำ หรือหงาย) โดยดูจากค่าการรับน้ำหนักด้านล่าง

การรับน้ำหนักคาน และการรับน้ำหนักของเสา (กก.) เหล็กฉากเจาะรู 1"1/2 x 1"1/2 หนา 2 มิล. (ด้านเท่า)

ระยะคาน (ซม.)





ความสูงเสา (ซม.) รับน้ำหนัก
50 230 450 100 500
75 170 250 125 420
100 120 150 150 300
125 75

การรับน้ำหนักคาน และการรับน้ำหนักของเสา (กก.) เหล็กฉากเจาะรู 2"1/4 x 1"1/2 หนา 2 มิล. (ด้านไม่เท่า)

ระยะคาน (ซม.)





ความสูงเสา (ซม.) รับน้ำหนัก
50 650 550 500 250 100 800
75 400 350 300 180 125 700
100 250 180 160 130 150 550
125 150 120 90 70 175 350
150 100 200 150

บอกความลึก ความกว้าง ความสูง เราคำนวณให้ฟรี!!

เนื่องจากเหล็กฉากรู ไม่ว่าจะเป็นด้านเท่าหรือด้านไม่เท่า จะมีความยาวมาตรฐานที่ 3 เมตร หากคุณต้องการทำชั้นวางของ หรือวางสินค้าแล้วหล่ะก็ คุณจะต้องรู้ความลึก ความกว้าง ความสูง จำนวนชั้นที่ต้องการ และใช้กี่ชุด (ล x ก x ส x ชั้น) x ชุด เพียงเท่านี้ก็สามารถรู้ได้ว่าต้องใช้จำนวนกี่เส้น (ทางเราคำนวนให้ฟรี!!)

ตัวอย่าง 60 x 100 x 120 x 3 ชั้น จำนวน 1 ชุด

ต้องใช้เหล็กฉากเจาะรูจำนวน 5 เส้น ดังตารางด้านล่าง

  120 ซ.ม. 100 ซ.ม. 60 ซ.ม. เศษ ตัด
ลำดับ ท่อน ท่อน ท่อน ซ.ม. ครั้ง
เส้นที่ 1 2 - 1 - 2
เส้นที่ 2 2 - 1 - 2
เส้นที่ 3 - 3 - - 2
เส้นที่ 4 - 3 - - 2
เส้นที่ 5 - - 4 60 4
รวม 2 6 6 - 12
สูญเสียค่าร่องเลื่อย = 0

บริการคำนวณการตัด ฟรี!! เพียงแจ้งความลึก ความกว้าง ความสูง จำนวนชั้นที่ต้องการ และใช้กี่ชุด (ล x ก x ส x ชั้น) x ชุด
